Nature:基于聚合物凝胶电解质的高性能纤维电池

摘要

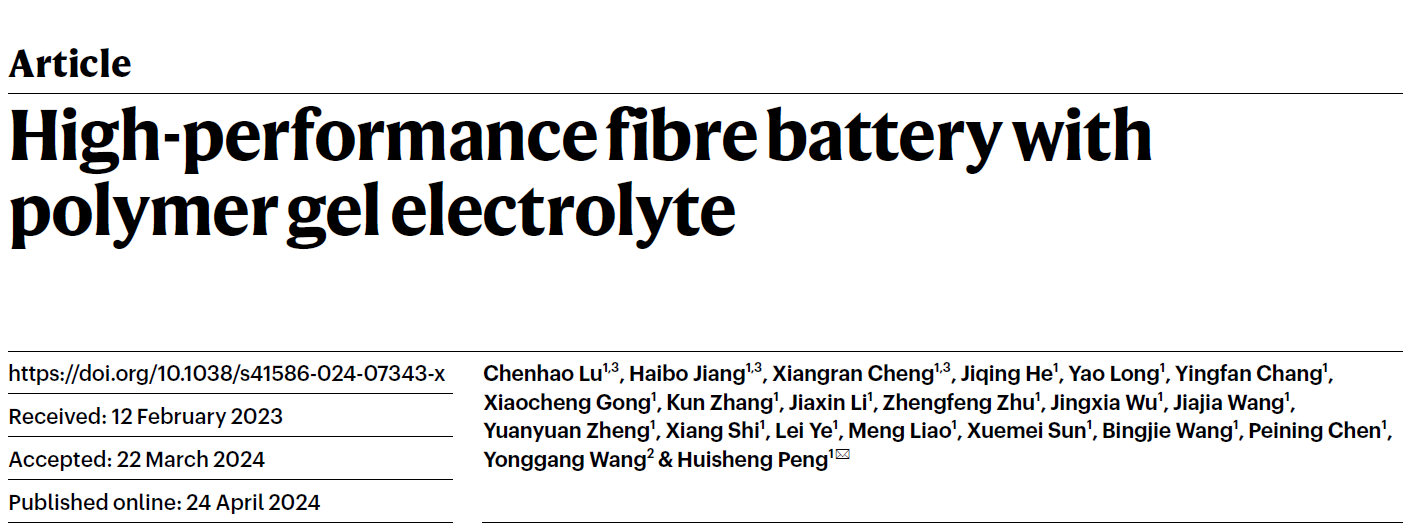

摘要图
本文提出了一种创新的纤维电池(FLB)设计策略,通过在电极中构建对齐通道与网络化通道结构,有效结合聚合物凝胶电解质,形成稳定的电解质-电极界面。实验表明,这种FLB在重量能量密度(128 Wh/kg)、安全性及柔韧性方面具有显著优势。研究展示了FLB在极端温度(−40°C 至 80°C)及真空条件(−0.08 MPa)下的高性能,并通过工业化生产实现了千米级长度纤维电池的制备。FLB纺织品的输出容量达到2975 mAh,可广泛应用于消防服、航天设备及便携式可穿戴电子设备。

关键词

  • 纤维电池 (Fibre battery)
  • 聚合物凝胶电解质 (Polymer gel electrolyte)
  • 电化学性能 (Electrochemical performance)
  • 可穿戴能源 (Wearable energy)
  • 柔性电子设备 (Flexible electronics)
  • 高能量密度 (High energy density)

研究背景

随着可穿戴设备和柔性电子产品的快速发展,对高安全性、高能量密度的柔性能源需求日益增加。传统液态电解质的纤维电池存在漏液和安全隐患,且界面稳定性差。相比之下,聚合物凝胶电解质提供了更高的安全性和灵活性,但其界面润湿性差,导致电化学性能受限。本文通过优化电极几何结构和电解质界面相容性,提出了一种兼具高性能与高安全性的纤维电池设计方案,为可穿戴能源技术的工业化应用提供了全新思路。

创新点

  • 通过对齐通道和网络化通道结构设计,实现聚合物凝胶电解质在纤维电池中的高效润湿和稳定界面。
  • 实现了128 Wh/kg的高能量密度,显著优于现有纤维电池。
  • 工业化生产千米级纤维电池,并将其成功应用于消防服和航天装备。
  • 展示了纤维电池在极端环境(−40°C至80°C和真空条件)下的稳定性和可靠性。

研究内容

本文开发了一种新型纤维电池设计策略,通过对电极进行几何结构优化,构建对齐通道和网络化通道,以实现聚合物凝胶电解质的高效润湿和界面稳定。电极制备过程中,活性颗粒分布于纤维集流体上,形成内小外大的网络化通道结构,以降低界面电阻并提高电池容量。在对齐通道中,聚合物单体溶液通过快速浸润进入网络化通道,随后聚合形成凝胶电解质。所得纤维电池在0.1C倍率下容量达到170 mAh/g,能量密度为128 Wh/kg。进一步测试表明,纤维电池在弯折、拉伸及扭转10万次循环后,电阻变化不超过10%。此外,将30米纤维电池编织成50×30 cm的纺织品,输出容量达2975 mAh,并在−40°C至80°C的温度范围内保持高性能。

图1
图1 | 带有聚合物凝胶电解质的纤维锂离子电池(FLB)的制备过程。

(a) 基于聚合物凝胶电解质的FLB制备过程示意图。活性颗粒首先沉积在纤维电流收集体上,形成网络化通道,制备阴极和阳极纤维。随后,多个阴极和阳极纤维被旋转在一起,形成它们之间的对齐通道。单体溶液沿着电极纤维之间的对齐通道渗透,然后进入其表面的网络化通道,接着进行聚合和封装以生产FLB。
(b) 单体溶液通过对齐通道渗透到阴极和阳极纤维上的过程。
(c) 单体溶液依次渗透到网络化的大和小通道中,随后聚合形成聚合物凝胶电解质。

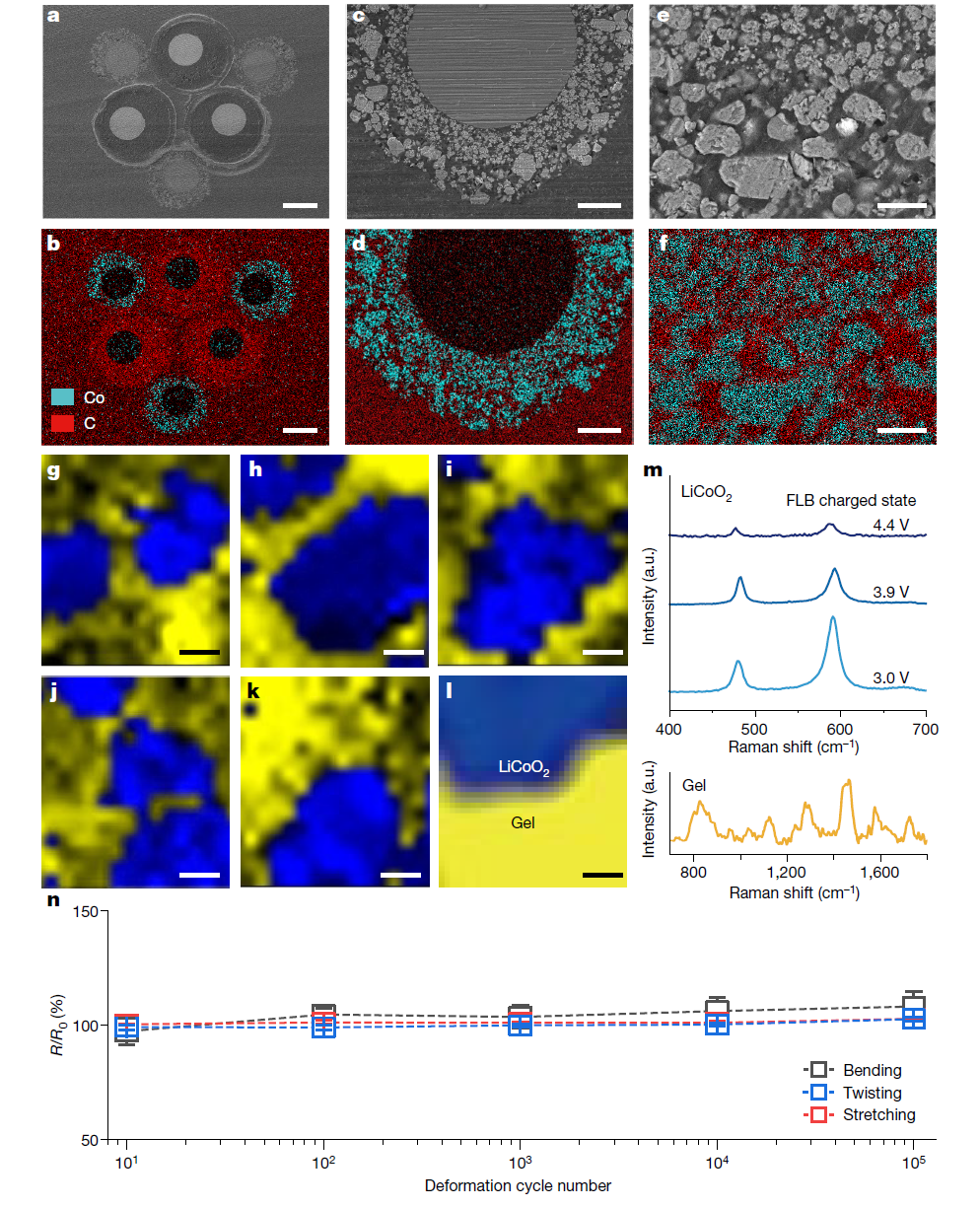

图2
图2 | FLB界面的表征。

(a, b) FLB的横截面扫描电子显微镜(SEM)图像(a)和能量色散X射线光谱(EDS)元素分布图(b)。在纤维之间形成了对齐通道。
(c, d) 阴极纤维的横截面SEM图像(c)和EDS元素分布图(d),其中包含内层的小颗粒和外层的大颗粒。
(e, f) LiCoO₂颗粒的SEM图像(e)和EDS元素分布图(f),展示了颗粒之间形成的网络化的内小通道和外大通道。
(g-i) 在未充电状态(3.0 V,g)、半充电状态(3.9 V,h)和完全充电状态(4.4 V,i)下,FLB中凝胶电解质和LiCoO₂颗粒的拉曼映射图。
(j, k) FLB在-40°C(j)和80°C(k)存储1小时后,凝胶电解质和LiCoO₂颗粒的拉曼映射图。
(l) 凝胶电解质–LiCoO₂颗粒界面的放大图。
(m) 在3.0 V、3.9 V和4.4 V的LiCoO₂颗粒和凝胶电解质的拉曼位移。LiCoO₂在486 cm⁻¹和587 cm⁻¹的特征峰在不同充电状态下发生变化。
(n) FLB在弯曲(弯曲半径为1 cm)、扭转(扭转角度为2°)和拉伸(拉伸比为1%)后的电阻变化。变形10万次后电阻变化不超过10%。R₀和R分别对应变形前后的电阻。误差条表示三个样本结果的标准偏差。a.u.,任意单位。比例尺:200 μm(a, b);50 μm(c, d);20 μm(e, f);3 μm(g-k);1 μm(l)。

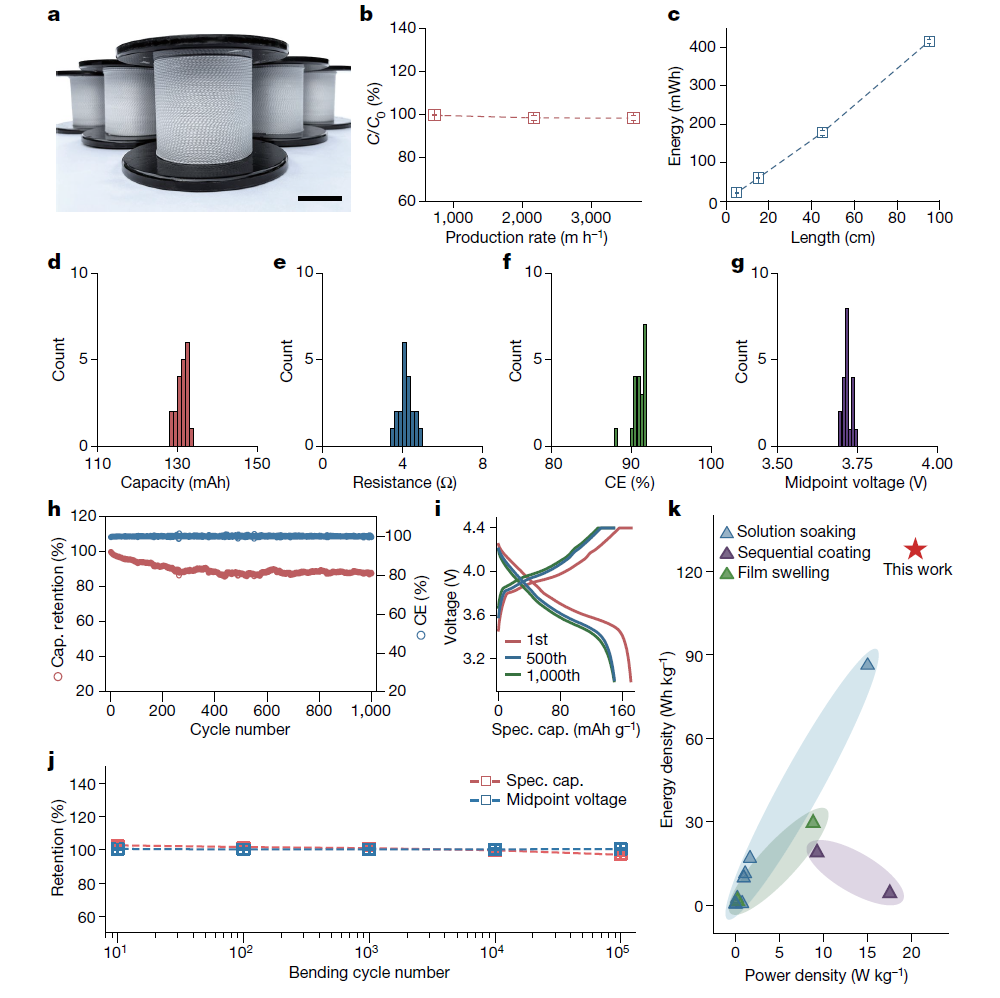

图3
图3 | FLB的电化学性能。

(a) 显示连续FLB线轴的照片。
(b) FLB的容量随生产速率的增加保持稳定。C₀和C分别对应在慢速生产速率(1 cm s⁻¹)和更高生产速率下的容量。误差条表示三个样本结果的标准偏差。
(c) 能量输出随FLB长度的增加呈线性增长。误差条表示三个样本结果的标准偏差。
(d-g) 20个FLB的容量(d)、电阻(e)、初始库伦效率(f)和中点电压(g)的分布。所有结果都表现出窄分布。
(h) FLB在充放电循环中的容量保持率(红色曲线)和库伦效率(蓝色曲线)。即使经过1,000次循环,容量保持率和库伦效率仍然很高。
(i) 第1次、第500次和第1,000次循环的充放电曲线。
(j) 在弯曲后的比容量和中点电压。经过10万次循环后容量保持率超过96%。误差条表示三个样本结果的标准偏差。
(k) FLB的能量和功率密度与以往研究对比。能量和功率密度均基于FLB的总重量计算。CE,库伦效率;Cap.,容量;Spec. cap.,比容量。比例尺:5 cm(a)。

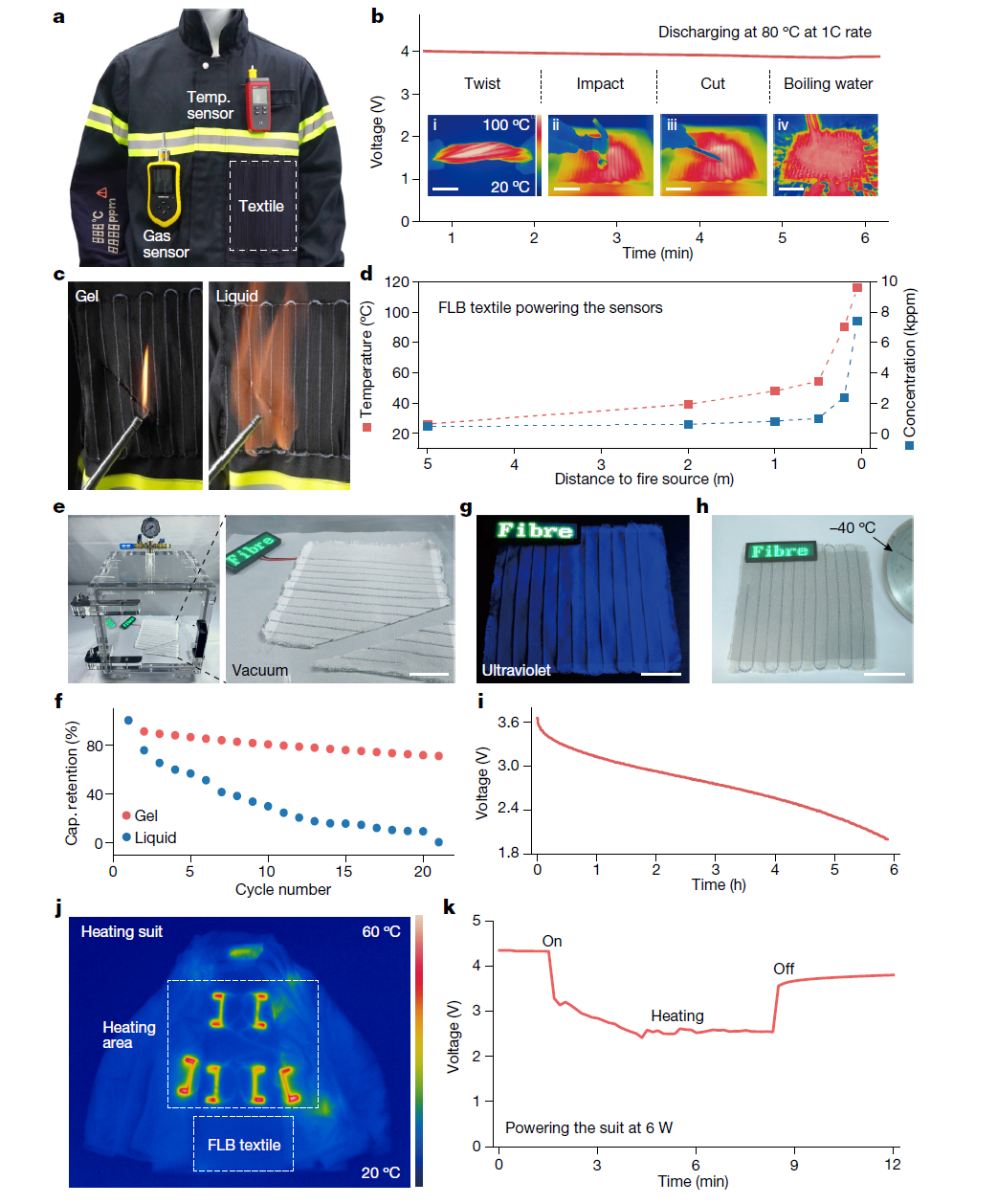

图4
图4 | FLB织物的应用。

(a) 一种集成了FLB织物的多功能消防服照片,为电子设备供电。
(b) 在80°C下的不同严苛条件下,FLB的红外热图像和电压–时间曲线。FLB织物以1C速率稳定放电。
(c) 使用凝胶和液体电解质的织物点燃照片对比。
(d) 消防服靠近火源时的温度和有害气体浓度随距离变化曲线。
(e) 在透明真空腔室中点亮发光装置时,FLB织物的照片(低倍和高倍)。测试FLB在真空腔室中的稳定性,织物被切断。
(f) 在-0.08 MPa真空下,含凝胶和液体电解质的FLB织物的循环性能。
(g) FLB织物在紫外线下点亮发光装置的照片。
(h) FLB织物在-40°C下点亮发光装置的照片。
(i) FLB织物在-40°C下放电的电压–时间曲线。
(j) FLB织物为加热服供电时的红外热成像。加热服加热区域的温度接近60°C。
(k) FLB织物为加热服供电时的电压–时间曲线。Temp.,温度;Cap.,容量。比例尺:5 cm(b);3 cm(e, g, h)。

结论与展望

本文提出了一种基于能级工程的普适理论模型,用于调控有机材料的持久发光性能,揭示了陷阱深度与发光颜色之间的关系。研究表明,该类材料不仅在光激发下表现出优异的持久发光性能,还可通过电激励实现可控发光,为有机发光材料在信息存储、医疗标记和光电器件中的应用提供了新的可能性。未来的研究方向包括优化材料性能和拓展其在工业中的实际应用。

论文直达

原文标题:High-performance fibre battery with polymer gel electrolyte

Nature 2024, 629, 86–91.
